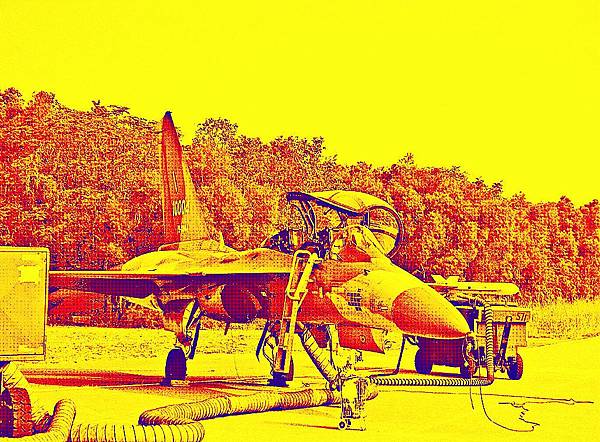

F-CK-1 經國號戰鬥機 IDF (AIDC)
極速: 1.8馬赫
海平面爬升率: 14,326公尺/分
實用升限: 16,760公尺
載油量: 單座型 2,111公斤; 雙座型 1,884公斤
作戰半徑: 緊急攔截: 130公里；威力巡航: 1,100公里 (須攜帶1,040L副油箱 X 3)
發動機: TFE-1042-70 (美軍正式編號為: F125-GA-100) 渦輪扇發動機 X 2
最大軍用推力: 54 千牛頓 (27千牛頓 X 2)
最大後然推力: 84 千牛頓 (42千牛頓 X 2)
滯空時間: 40分鐘; 攜帶1,040L副油箱 X 2: 90分鐘
推重比: 1.01
重力負荷: 9G/-3G
最大外掛: 4,000公斤
機身壽限: 8,000飛行小時


F-CK-1經國號戰鬥機的服役單位目前主要以駐防台中清泉崗機場(CCK Air Base)的427聯隊及台南基地的443聯隊為主，每個聯隊配屬3個F-CK-1經國號戰鬥機中隊。
F-CK-1經國號戰鬥機的服役單位，總共合計有5個獨立作戰隊使用。
台中427聯隊下轄：
‧第7獨立作戰隊
‧第28獨立作戰隊
台南443聯隊下轄：
‧第1獨立作戰隊
‧第3獨立作戰隊
‧第9獨立作戰隊
‧PS.台灣空軍(ROCAF)實施「精實案」之後，空軍單位大量改編與裁減，原大隊層級裁撤，原中隊層級改為大隊層級，現稱為獨立作戰隊。









Copyright © 2010 Wings Design Studio. All Rights Reserved.
後期出廠的F-86F戰鬥機都改裝為可發射空對空飛彈，腹側及機翼下方也增為6個武器掛載點，可以加掛各型對空及對地空用武器，也可以掛載可拋式副油箱以增加戰鬥機的航程。


Copyright © 2010 Wings Design Studio. All Rights Reserved.
■ F-16A/B　MLU型「戰隼」式戰鬥機
　台灣空軍自美國購入的F-16A/B MLU型戰鬥機是屬於Block20批次的專有機型，其不同於早期出廠F-16A/B型的舊式配備，而是全新的機體並加裝一些最新的電子裝備，其中包括德州儀器公司製造的組合任務電腦(MMC)、西屋公司生產的APG-66V2A型射控雷達及駕駛艙內多項儀器功能的改進，例如廣角抬頭顯示器、雙色多功能顯示器及多款新式電子裝備等。事實上，經過多項性能改裝後的F-16A/B MLU型戰鬥機的整體戰力已大幅超越舊式的F-16A/B型，幾乎與更先進的F-16C/D型相當。
■ F-16A Block20戰鬥機性能諸元:
● 全長：15.06 公尺
● 翼長：9.45 公尺
● 全高：5.09 公尺
● 空重：8,273 公斤
● 戰鬥重量 ：9,790 公斤
● 最大起飛重量：17,010 公斤
● 翼面積：27.87 平方公尺
● 最大平飛速率：2.05 馬赫
● 海平面爬升率：遠大於12,600 公尺/分
● 實用升限 ：15,240 公尺
● 內載油量：3,249 公斤
● 作戰半徑：925 公里
● 發動機：F-100-PW-220E渦輪扇發動機 × 1
● 軍用推力：6,600 公斤
● 後燃推力：10,886 公斤
● 推重比：1.11
● 瞬間迴轉率：28.4 °/秒
● 最小迴轉半徑：364 公尺
● 最大操作負荷：+9G
● 最大外載：7,220 公斤
● 固定武裝：M61A1型20公厘機砲 × 1( 515發砲彈 )
● 電戰系統：ALR-56M
■ F-16B Block20 戰鬥教練機性能諸元:
● 用途：全天候多用途戰術戰鬥及戰術教練
● 全長：15.11 公尺
● 翼展：9.45 公尺
● 全高：5.09 公尺
● 引擎：F100-PW-220E型渦輪扇噴射發動機 x 1
● 最大速度：2 馬赫
● 固定武裝：M61A1型20公厘機砲 x 1
● 乘員：2 名


Photo by eairforce

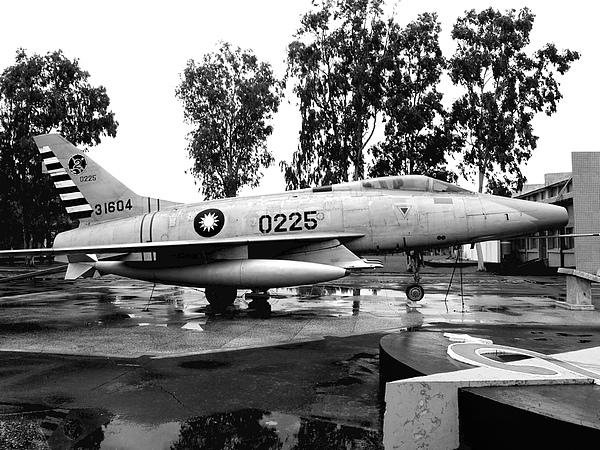

F-100A戰鬥轟炸機除了機首下方的4門M39E型20公厘機砲外，其機翼下方共有6個武器掛載點。


Copyright © 2010 Wings Design Studio. All Rights Reserved.
■ F-CK-1A/B「經國」號戰鬥機 (IDF) / AIDC
　受限於80年代台美斷交後，美國與中國簽訂的「817公報」相當程度的限制了台灣向美國採購武器的質與量。由於當時國際環境的現實，使得台灣對外軍購武器非常困難，經過多次的軍機外購挫折後，促使台灣軍方下定決心，自行研發代號「鷹揚計畫」的空軍新一代自製防禦性戰鬥機（Indigenous Defence ighter,IDF）。1988年12月10日第一架F-CK-1原型機出廠並命名為「經國」號戰鬥機，為台灣首架同時也是亞洲首架自行設計製造的高性能空優戰鬥機。隨後於1994年1月起F-CK-1A/B「經國」號戰鬥機開始陸續移交台灣空軍服役，主要用來汰換服役多年的老舊F-104星式及F-5E中正號戰鬥機，成為台灣空軍現役3種二代戰機中首先成軍服役的機種。
　F-CK-1A/B「經國」號戰鬥機從機體的外觀看去，彷彿是F-16戰隼式和F-18大黃蜂式兩型美製戰鬥機的混合體。在發動機部份主要使用兩具TFE1042-70B型渦輪扇噴射發動機，在後燃器配備全開的情況下，每具推力僅達4,313公斤，相當程度的限制F-CK-1A/B「經國」號戰鬥機的航程。另外，在武器配備方面，除了機上一門M61A1型「火神」式20公厘機砲作為其固定武裝外，尚可掛載台灣中科院自製的TC-1「天劍一型」及TC-2「天劍二型」等短、中程空對空飛彈，尤其是具有主動雷達導引功能的TC-2「天劍二型」中程空對空飛彈，使得F-CK-1A/B「經國」號戰鬥機具有視距外作戰的能力。除了空對空飛彈以外，F-CK-1A/B「經國」號戰鬥機也可以掛載傳統炸彈、集束炸彈、雷射導引炸彈及AGM-65系列「小牛」空對地飛彈等空對地武器及掛載MGB-2C空射「雄風二型」反艦飛彈，執行對地及對海的攻擊作戰任務。
■ 台灣自製防禦性戰鬥機 (Indigenous Defense Fighter，簡稱IDF)
● F-CK-1A/B 經國號戰鬥機性能諸元：
● 全長：14.48 公尺
● 翼展：8.53 公尺
● 全高：4.70 公尺
● 空重：6492 公斤
● 戰鬥重量：約8500 公斤 (含內載燃油、天劍一型、天劍二型飛彈各2枚、機砲彈)
● 最大起飛重量：12,530 公斤
● 翼面積：24.26 平方公尺
● 最大平飛速度：1.8 馬赫(Mach)/(1330 公里/小時，海平面)
● 海平面爬昇率：14326 公尺/分鐘
● 實用昇限：16760 公尺
● 內載油量：2111 公里/1884 公里 (單/雙座)
● 作戰半徑：130 公里 (緊急攔截)，1100 公里 (威力偵巡)
● 空戰巡邏：1.5 小時 (離基地130 公里處，1040 公升副油箱 X 2)
● 發動機：TFE-1042-70B 型渦輪扇噴射發動機 X 2
● 軍用推力：2751 公斤 X 2
● 後燃推力：4295 公斤 X 2
● 推重比：1.01
● 最大操作負荷：+9G/-3G
● 最大外載重量：4000 公斤
● 壽限：8000 飛行小時
● 固定武裝：M61A1型6聯裝20公厘火神機砲 X 1 (400 發機砲彈)


Copyright © 2010 Wings Design Studio. All Rights Reserved.

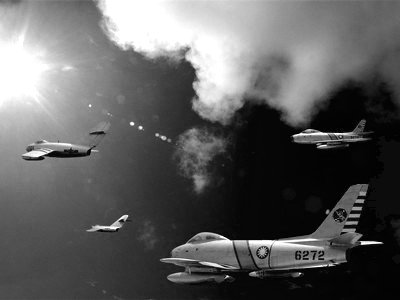

F-86「軍刀」式戰鬥機是1950年代全球使用最多的戰鬥機種，其也是二次世界大戰後美國空軍所開發的最傑出噴射戰鬥機之一。
